组件级快速关断的产品特点
| • 产品可以用于户用、工商业等各类光伏系统 | • 型号规格齐全：有一拖一，一拖二， 一拖四可选 |
| • 适配市场上所有主流逆变器 | • 防火阻燃V-0 / 抗UV材料 |
| • 产品耐高温，耐腐蚀，耐冲击属性，安全可靠 | • 卡扣设计，安装简单方便，节省人工成本 |
高工艺 高标准
|
过温保护阈值：≥85℃ |
抗干扰能力强，稳定可靠 |
阻燃等级：UL94-V0 |
防护等级：≥IP68 / NEMA 4X |
产品模型
 |
 |
 |
 |

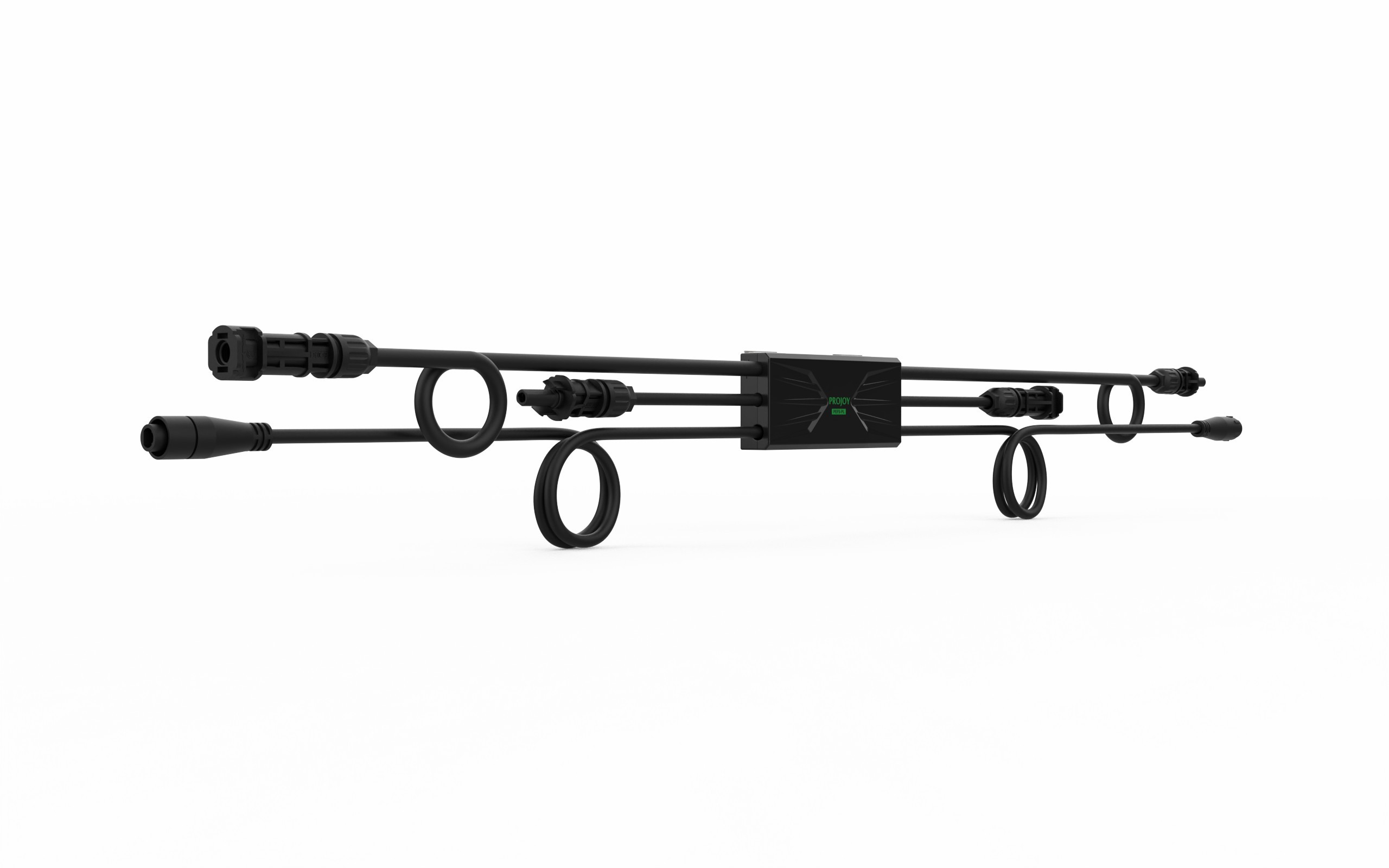

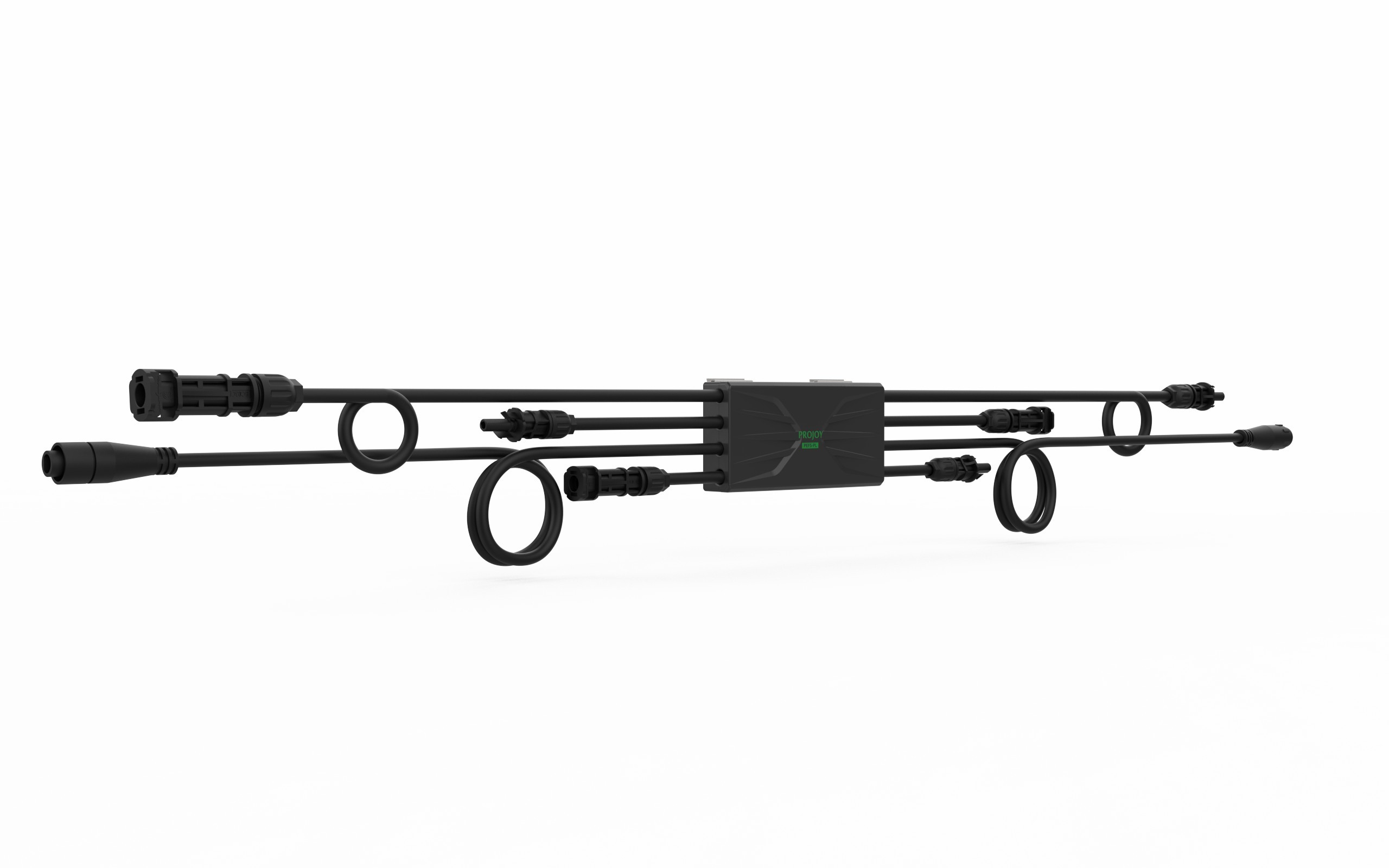

| 一拖一 80v 24v通讯线 | 一拖二 80v 24v通讯线 | 一拖二 120v 24v通讯线 | 一拖四 120v 24v通讯线 |
PEFS-PL组件级快速关断的技术参数
|
类型 |
PEFS-PL80S-11 |
PEFS-PL80S-21 |
PEFS-PL120S-11 |
PEFS-PL120S-21 |
|
光伏输入数量 |
1 |
2 |
1 |
2 |
|
推荐模块数 |
1 |
2 |
2 |
4 |
|
最大允许输入电压 |
80V |
80V |
120V |
120V |
|
最大允许输入电流 |
20A |
|||
|
最大输出电压 |
80V |
160V |
120V |
240V |
|
系统电压 |
1000V/1500V |
|||
|
控制合规性 |
24VDC电源线 |
|||
|
环境工作温度 |
-30°C至+80°C |
|||
|
保护温度 |
85°C |
|||
|
知识产权等级 |
IP68 |
|||
|
防火等级 |
UL94-VO |
|||
| 标准 | NEC2017/2020(690.12);UL1741;IEC/EN62109;IEC/EN61000 | |||
PEFS-PL DC 24V控制盒
 |
 |
 |
|
PEFS-PCY / PCZS-S-60-11 |
PEFS-PCY / PCZS-S-180-31 |
PEFS-PCY / PCZS-S-480-81 |
控制盒的技术参数
|
型号 |
PEFS-PCY/PCZS-S-60-11 |
PEFS-PCY/PCZS-S-180-31 |
PEFS-PCY/PCZS-S-480-81 | ||
|
工作交流电压 |
100 V-240V |
100 V-240 V | |||
|
正常频率 |
50/60Hz |
50/60 Hz | |||
|
输出电压 |
24VDC |
24V DC | |||
|
输出电流 |
22A |
3*2.2A(3串) | 8*2.2A (8 串) | ||
|
24Vdc控制线尺寸 |
0823mm²/18 AWG |
0.823 mm2 / 18 AWG | |||
|
24Vdc控制线长度 带标准连接器 |
20m/30 m/100m |
20 m / 30 m / 100 m | |||
| 备用终端连接器 | Yes | Yes | |||
| 可控制的快速关断数量 PEFS-PL80/120S-11 | 60 Units | 3*60 Units | 8*60 Units | ||
| 可控制的快速关断数量 PEFS-PL80/120S-21 | 30 Units | 3*30 Units | 8*30 Units | ||
|
尺时(mm) |
155*188*63 |
248*280*72 | 248*280*72 | ||
|
是否有锁 |
可选(IP54) |
可选 | |||
|
环境工作温度 |
-30℃-+70℃(50℃无衰减) |
-30℃ ~ +70℃ (50℃ 无衰减) | |||
|
防护等级 |
P65 |
IP65 | |||
| 安装方式 | 挂墙 | 挂墙 | |||
| 最大距离 (最后一个快速关断到控制盒) |
250m | 250m | |||
